FCM2000W
電腦型金相顯微鏡概述
FCM2000W電腦型
金相顯微鏡為三目倒置式金相顯微鏡，用于鑒別和分析各種金屬和合金材料的組合結構，廣泛應用在工廠或?qū)嶒?yàn)室進行鑄件質量的鑒定，原材料的檢驗或材料處理后的金相組織分析，以及對表面噴涂等一些表面現象進行研究工作；是鋼鐵、有色金屬材料、鑄件、鍍層的金相分析、地質學的巖相分析、以及工業領域?qū)衔�、陶瓷等進行微觀研究的有效手段。
調焦機構
采用底手位粗微調同軸調焦機構，左右側均可調節，微調精度高，手動調節簡單方便，用戶能夠輕松得到清晰舒適的圖像。粗調行程為38mm，微調精度0.002。
機械移動平臺
采用180×155mm的大尺寸平臺，右手位設置，符合常規人群操作習慣。用戶操作過程中，便于調焦機構與平臺移動的操作切換，為用戶提供更加高效的工作環境。
照明系統
落射式柯拉照明系統帶可變孔徑光闌和中心可調視場光闌，采用了自適應寬電壓100V-240V，5W高亮度，長壽命LED照明。
FCM2000W電腦型金相顯微鏡配置表：
|
配置
|
整機型號
|
|
部件
|
規格
|
FCM2000W
|
|
光學系統
|
有限遠色差光學系統
|
·
|
|
觀察筒
|
45°傾斜，三目觀察筒，瞳距調節范圍:54-75mm，分光比：80:20
|
·
|
|
目鏡
|
高眼點大視野平場目鏡PL10X/18mm
|
·
|
|
|
高眼點大視野平場目鏡PL10X/18mm，可帶測微尺
|
O
|
|
|
高眼點大視野目鏡WF15X/13mm，可帶測微尺
|
O
|
|
|
高眼點大視野目鏡WF20X/10mm，可帶測微尺
|
O
|
|
物鏡
(長距平場
消色差物鏡)
|
LMPL5X /0.125 WD15.5mm
|
·
|
|
|
LMPL10X/0.25 WD8.7mm
|
·
|
|
|
LMPL20X/0.40 WD8.8mm
|
·
|
|
|
LMPL50X/0.60 WD5.1mm
|
·
|
|
|
LMPL100X/0.80 WD2.00mm
|
O
|
|
轉換器
|
內定位四孔轉換器
|
·
|
|
|
內定位五孔轉換器
|
O
|
|
調焦機構
|
低手位粗微調同軸調焦機構，粗動每轉行程38 mm；微調精度0.02mm
|
·
|
|
載物臺
|
三層機械移動平臺，面積180mmX155mm，右手低手位控制，
行程：75mm×40mm
|
·
|
|
工作臺板
|
金屬載物臺板（中心孔Φ12mm）
|
·
|
|
落射照明系統
|
落射式柯拉照明系統，帶可變孔徑光欄和中心可調視場光欄，自適應寬電壓100V-240V，單顆5W 暖色LED燈，光強連續可調
|
·
|
|
|
落射式柯拉照明系統，帶可變孔徑光欄和中心可調視場光欄，自適應寬電壓100V-240V，6V30W鹵素?zé)簦鈴?qiáng)連續可調
|
O
|
|
偏光附件
|
起偏鏡插板，固定式檢偏鏡插板，360°旋轉式檢偏鏡插板
|
O
|
|
濾色片
|
黃、綠、藍、磨砂濾色片
|
·
|
|
金相分析系統
|
JX2016金相分析軟件、300萬攝像裝置、0.5X適配鏡接口、測微尺
|
·
|
|
電腦
|
惠普商務機
|
O
|
注：“· ”為標準配置；“ O”為選購件
JX2016版金相圖像分析軟件概述：
金相圖像分析系統配置的“專業定量金相圖像分析計算機操作系統”對采集的試樣圖譜進行處理和實時比對、檢測、評級、分析、統計及輸出圖文報告。軟件融合了當今先進的圖像分析技術，為金相顯微鏡和智能分析技術的完美結合，系統測量、評定結果快速、正確，符合國標(GB) 和其它相關行業標準 (JB/ YB/ HB/ QC/ DL/ DJ/ ASTM 等)。系統全部中文界面，簡潔明了和操作方便，經過簡單培訓或?qū)φ帐褂谜f明書，就可自如操作。并為學習金相常識和普及操作提供了快捷方法。
JX2016版金相分析軟件功能：
圖像編輯軟件：圖像采集，圖像存儲等十多種功能；
圖像軟件：影像增強，圖像疊加等十多種功能；
圖像測量軟件：周長、面積、百分含量等幾十種測量功能；
輸出方式：數據表格方式輸出，直方圖輸出，圖像打印輸出。
專用金相軟件包：
晶粒度測量評級（晶界提取，晶界重建、單相、雙相、晶粒度測量、評級）；
非金屬夾雜物測量、評級（其中包括硫化物、氧化物、硅酸鹽等）；
珠光體、鐵素含量測量、評級；球墨鑄鐵石墨球化率測量評級；
脫碳層、滲碳層測量，表面涂層厚度測量；
焊縫熔深度測量；
鐵素體、奧氏體型不銹鋼中相-面積測量；
高硅鋁合金初晶硅與共晶硅分析；
鈦合金材料分析……等；
包含進行比對的近600種常用金屬材料的金相圖譜，適應絕大多數單位金相分析和檢驗的要求；
鑒于新材料和進口牌號材料的不斷增加，對于軟件中尚未錄入的材料及評定標準，可以度身定制和錄入。
JX2016版金相分析軟件適用Windows版本：
Win 7專業版、旗艦版 Win 10專業版、旗艦版

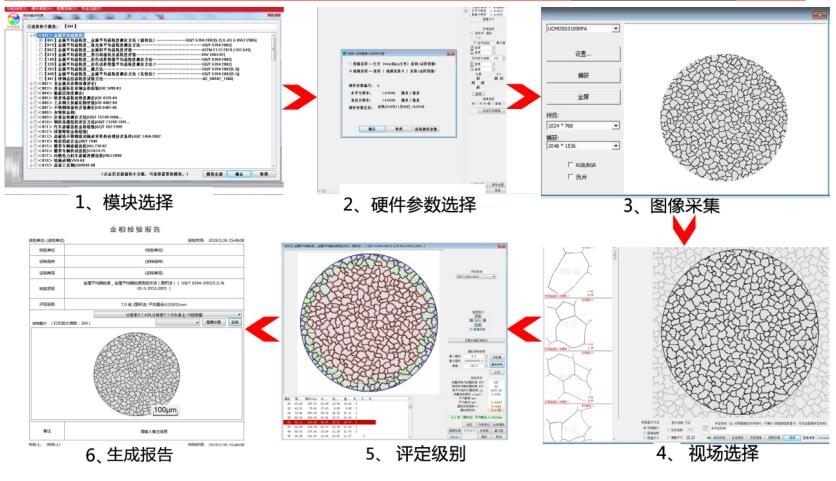

JX2016版金相分析軟件操作步驟：

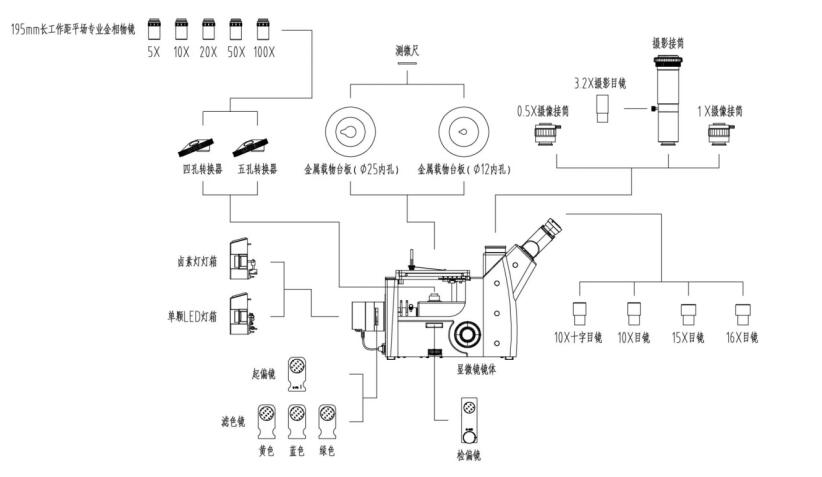

FCM2000W電腦型金相顯微鏡配置圖：

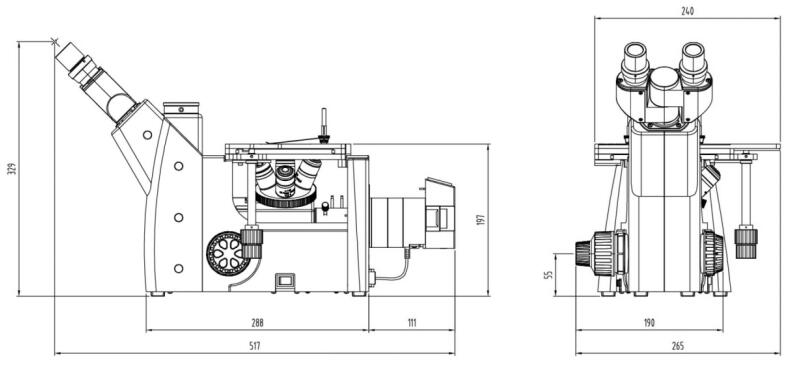

FCM2000W電腦型金相顯微鏡尺寸圖：
