1、簡述
UTM-10
電液伺服動靜萬能試驗機由主機、恒壓伺服泵站、代龍900控制器、計算機與軟件、管路系統等組成，可應用于各類材料、結構件、部件的動態性能、疲勞以及靜態力學性能試驗。該試驗機配有上壓頭，下工作臺配有臺式工作壓盤�？梢詫�(duì)試樣進行壓縮、動態低周疲勞、程控疲勞、斷裂力學以及靜態的恒變形、恒負荷控制和各種力學性能試驗。
UTM系列動靜
萬能試驗機是航天、航空、交通、冶金、科研院所和大中院校等進行動態測試的理想設備。
2、主機
2.1主機框架（該試驗機配有上壓頭，下工作臺配有臺式工作壓盤）
◎4立柱主機框架，立柱鍍硬鉻，立柱間有效寬度600mm；
◎上橫梁：液壓缸升降并調整試驗空間，較大可調整空間600mm；
◎工作臺有效高度：150mm，工作臺面尺寸900*700mm；
◎機架剛度：1.6*109N/m；
◎外形尺寸：950*700*1700。
2.2作動器
◎置于上橫梁上方；
◎較大靜態試驗力：+/-10kN；
◎較大動態試驗力：+/-10kN；
◎作動器行程：150mm(可定制)
◎雙出桿活塞結構，進口密封件和導向環。
◎作動器內置磁致位移傳感器，外置伺服閥；
◎電液伺服閥：3級
◎作動器極限位置設計有液壓緩沖
◎配置有進回油蓄能器
2.3丫頭
下壓盤一套；
2.4傳感器
◎負荷傳感器（美國世銓?zhuān)?10kN,置于上橫梁，帶預拉緊機構；
◎位移傳感器：量程150mm，內置于作動器；
3、液壓伺服泵站
◎總流量22L/min，壓力20MPa；
◎總功率11kW，380V，AC
◎油箱，容積180L
◎油泵選用NACHI高壓泵，具有優良的耐久性；
◎油泵電機組配置減震裝置，以減少震動和噪音；
◎采用高低壓切換閥組進行液壓系統的起停，減少啟動時對油泵電機的沖擊；
◎具有溫度測量，空氣過濾裝置，油位顯示，液位保護，累計運行時間記錄等；
◎系統配置板式冷卻器安裝在系統回油管路上（冷卻水用戶自備）；
◎配置有精度為3um的精密在線過濾器（帶堵塞發訊報警裝置），精度為10um的回油過濾器，精度為100um的吸油過濾器；
4、控制系統與計算機軟件系統
4.1控制系統采用我公司代龍900全數字液壓伺服控制器。主要配置：
◎支持多路閉環的基于DSP的核心控制模塊；
◎帶有三個傳感器的信號調理單元（力、位移、變形）
◎二級伺服閥驅動單元（摩格伺服閥）

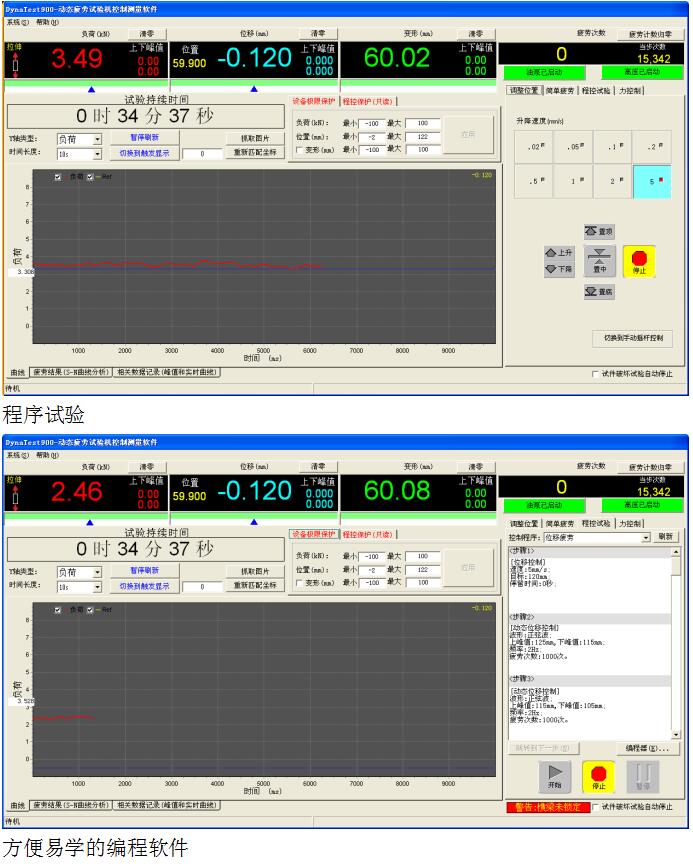

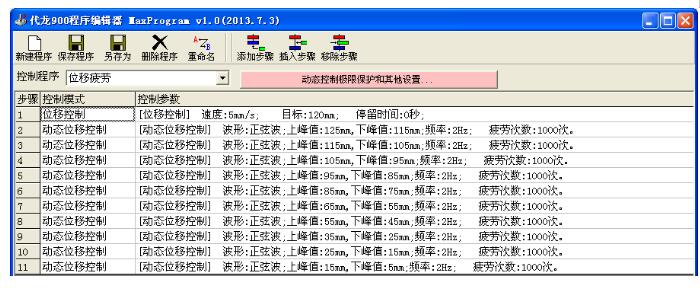

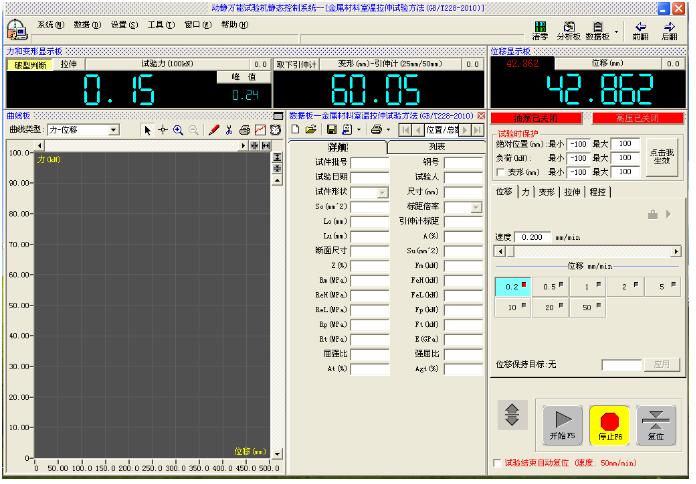

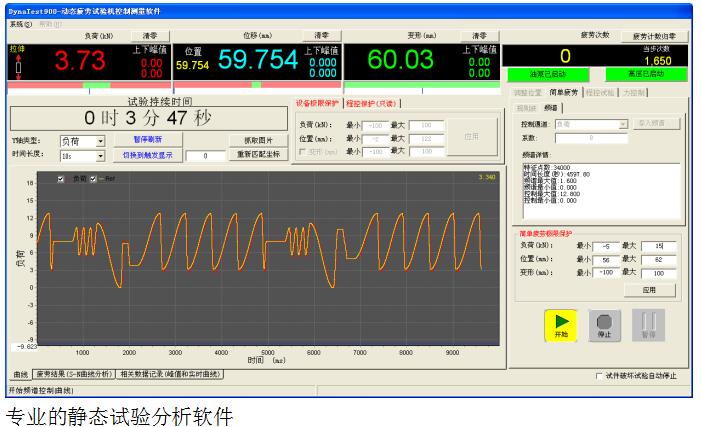

◎試驗控制軟件系統
試驗軟件直觀，可讀性強；
4.2代龍900主要技術指標
◎控制模塊：可實現閉環控制功能，可任意采集信號進行全數字閉環控制，閉環控制頻率10kHz；
◎伺服閥驅動單元：噴嘴伺服閥的驅動控制；
◎波形發生器頻率范圍：0.001-100Hz，頻率分辨率：0.001Hz；
◎控制波形：正弦波、三角波、方波、鋸齒波、半正弦波、半三角波、隨機波以及外部輸入波形等；
◎控制方式：力、位移和變形閉環控制，可實現任意控制模式的平滑切換；
◎系統具有傳感器標定和清零功能；
◎完善的液壓站監控功能，可監控油溫，壓力等；
4．3計算機、打印機
◎品牌計算機，主流配置
◎HP激光打印機
1、整機的主要技術指標匯總：
◎較大靜態試驗力：±10kN；
◎較大動態試驗力：±10kN；
◎試驗力示值精度：1%-100%范圍內，精度達到示值的±1%；
◎試驗力動態示值波動度：≤2%；
◎受力同軸度優于5%；
◎作動器較大行程：±100mm，示值精度±0.5%；
◎主要試驗波形：正弦波、方波、三角波、梯形波、鋸齒波、自定義波及外部輸入波形；
◎頻率范圍：0.01-30Hz；
◎控制系統：代龍900全數字液壓伺服控制器；
◎泵站：21MPa，22L/min，11kW，AC三相，380V；
◎管路長度：6m；
◎附具：一套
2、整機技術優勢：
1)整機剛度高，整機剛度為1.6*109N/m；
2)位移采用磁致伸縮傳感器，數字接口，保證位移的測量精度為0.002mm，確保系統的運行可靠和精確控制。
3)代龍控制器的閉環控制頻率為10000Hz，控制頻率于國內外控制器；
4)滑模變結構控制，根據滑模觀測器狀態，每0.1毫秒自動切換控制器參數，得到較優閉環表現。
5)典型1mm位移階躍響應（噴嘴擋板伺服閥）上升時間低于5毫秒，超調小于2%并穩定時間低于10毫秒。
6)50Hz正弦波閉環幅值穩定精度優于2%。
7)專利的數字手輪隨動，0-1000mm/min無級速度隨動，位置隨動精度1微米。
8)基于控制器的優異響應性能和整機剛度，實現高保真的復原譜載試驗。
7、其他：
7.1項目管理：項目經理負責項目的計劃、生產和交貨。
7.2系統設計：本公司負責所有機械、電子、液壓和軟件的設計；
7.3系統檢驗：本公司在系統發運前對系統進行全面的檢驗、操作、標定以及空載和帶載試驗。
7.4文檔：本公司提供系統操作說明使用手冊，系統軟件使用手冊，以及相關的圖紙。
7.5預驗收和檢查：
在發貨前，本公司將對整機進行系統的檢查和測試：
清點用戶購買的所有內容；
確認所有機械、液壓、電子和軟將的功能；
確認整機的運行性能；
在發貨以前，如項目經理或者客戶認為必要，將邀請用戶參加驗收和檢查，用戶負責所需的費用。任何包含在預驗收中的附加項目需在項目評審時經用戶和項目經理雙方認可。
7.6安裝：服務工程師將在現場對系統進行安裝調試，并對用戶提供培訓，用戶提供試樣。
7.7保修
在安裝后的12個月內，提供免費維護。在保修期內，對所提供的所有部件免費維修。易耗品不在保修范圍內。可提供48小時內現場服務。
7.8備件與工具
提供濾油器用濾芯2只
